Газоходы и дымовые трубы для котельных из нержавеющей стали
ТВК изготавливает нержавеющие газоходы и металлические дымовые трубы для котельных, промышленных и коммунальных объектов. Производство под конкретный объект — по вашему чертежу, проекту или техническому заданию.
Газоход или дымовая труба — что вам нужно
В проектной документации эти узлы часто называют по-разному, а на практике речь идёт об одной трассе удаления продуктов сгорания. Мы изготавливаем её целиком:
- Газоход от котла — участок от выходного патрубка котла до сборного коллектора или до вертикали. Обычно горизонтальный или с уклоном, с ревизией и конденсатоотводом.
- Сборный газоход (коллектор) — общий канал, в который врезаются газоходы нескольких котлов через тройники.
- Дымовая труба — вертикальный участок, выводящий газы выше кровли. В одностенном или утеплённом (сэндвич) исполнении, с оголовком и креплениями.
Если у вас есть проект — работаем по нему. Если проекта нет, достаточно параметров котельной, и мы подберём диаметры и состав трассы сами.
Что изготавливаем
| Элемент | Назначение и исполнения |
|---|---|
| Прямые участки газохода | Одностенные и сэндвич (с утеплением), длина модуля под трассу. Ø200–1000 мм. |
| Дымовая труба | Вертикальный участок трассы, одностенный или утеплённый, с оголовком и системой крепления. |
| Переход с патрубка котла | Стыковка с оборудованием, в том числе переход с прямоугольного сечения на круглое и смена диаметра по трассе. |
| Тройники врезки | Подключение котлов в общий коллектор. Исполнения 90° и 135°, смещение портов — под ваш узел. |
| Отводы (колена) | Обход конструкций и изменение направления. Углы 45°, 90°, 135°. |
| Шибер | Регулировка тяги на газоходе или на вертикали. |
| Ревизия с заглушкой | Люк для осмотра и обслуживания трассы, в том числе на тройнике. |
| Взрывной клапан | Сброс давления на газоходах и дымовых трубах котельных. |
| Конденсатоотвод | Отвод конденсата — актуален для котлов с низкой температурой отходящих газов. |
| Опоры, консоли, растяжки | Опорные площадки, кронштейны К3/К6, стеновые хомуты — под вашу нагрузку и вылет от стены. |
| Фланцевые соединения | Стыковка с оборудованием и между участками трассы. |
| Оголовок, зонт | Завершение трассы, защита от осадков и утеплителя от намокания. |
Материалы и диаметры
- Диаметры: от 200 до 1000 мм, включая нестандартные промежуточные размеры.
- Сталь: AISI 304, AISI 321, AISI 316, AISI 430 — марку подбираем под температуру и агрессивность отходящих газов.
- Исполнение: одностенное и сэндвич с утеплением, толщина изоляции — по условиям объекта.
- Система: модульная, поэтому трасса собирается под конкретную геометрию котельной без подгонки по месту.
Диапазон Ø200–1000 мм закрывает котельные мощностью от нескольких сотен киловатт, промышленные и коммунальные объекты. Промежуточные и нетиповые диаметры внутри этого диапазона — обычная работа, доплаты за «нестандарт» нет. Работаем с юридическими лицами и ИП по договору.
Что мы уточняем перед расчётом
Чтобы посчитать газоход и дымовую трубу, обычно достаточно этих данных. Если чего-то нет — подскажем, как определить.
Оборудование
Тип и мощность котлов, количество, диаметр и форма выходного патрубка.
Режим работы
Температура отходящих газов и вид топлива — от этого зависит марка стали и необходимость конденсатоотвода.
Геометрия трассы
Длина горизонтальных участков, высота вертикали, повороты, отметка выхода над кровлей.
Крепление
К чему крепится трасса: стена, кровля, отдельная опорная конструкция.
Условия работы
- Работаем с юридическими лицами и ИП по договору
- Оплата по счёту, работаем с НДС
- Отгрузка из Краснодара и Ставрополя, доставка по России
- Изготовление по чертежу заказчика или по нашему расчёту
- Продукция сертифицирована в системе НСОПБ на соответствие ГОСТ Р 53321-2009 — смотреть документы
Частые вопросы
- Есть ли нестандартные диаметры?
- Да. Мы производим модульные системы, поэтому промежуточные и нетиповые диаметры в пределах Ø200–1000 мм — обычная работа.
- Можно заказать, если проекта нет?
- Да. Достаточно параметров котельной — тип и мощность котлов, диаметр выходного патрубка, геометрия трассы. Диаметры и состав подберём сами и пришлём спецификацию на согласование.
- Сколько занимает изготовление?
- От 3 до 60 рабочих дней — зависит от объёма партии и состава позиций. Точный срок называем при расчёте спецификации и фиксируем в договоре.
- Отгружаете в другие регионы?
- Да. Отгрузка из Краснодара и Ставрополя, доставка по России. Стоимость доставки считаем отдельно под объём и адрес.
- Работаете с НДС?
- Да. Счёт и закрывающие документы выставляем с выделенным НДС, по договору.
- Изготовите газоход по нашему чертежу?
- Да, это основной режим работы. Если в чертеже есть узлы, которые мы не выпускаем, скажем об этом сразу при расчёте, а не после оплаты.
Чего мы не делаем
Чтобы не тратить ваше время — эти работы вне нашего профиля:
- Малые диаметры — Ø60, 100, 115, 150 мм для настенных котлов, колонок, бань и печей. Наш диапазон начинается с Ø200.
- Монтаж на объекте — изготавливаем и поставляем трассу, монтаж выполняет ваша организация или подрядчик.
- Отдельно стоящие трубы на фундаменте — самонесущие и мачтовые, а также футерованные кирпичные: другая специализация.
- Обследование, экспертиза и ремонт действующих труб — мы изготавливаем новые изделия.
- Проходные узлы, проходки, компенсаторы — не выпускаем. Пришлите состав трассы: подскажем, что из нужного сможем изготовить.
- Продажи частным лицам — работаем с юридическими лицами и ИП по договору.

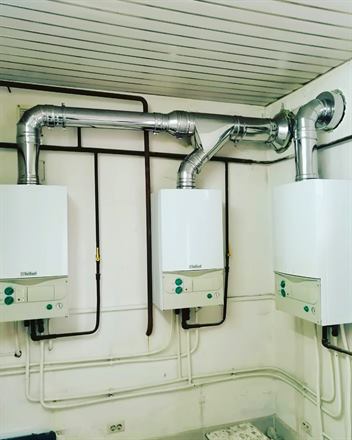

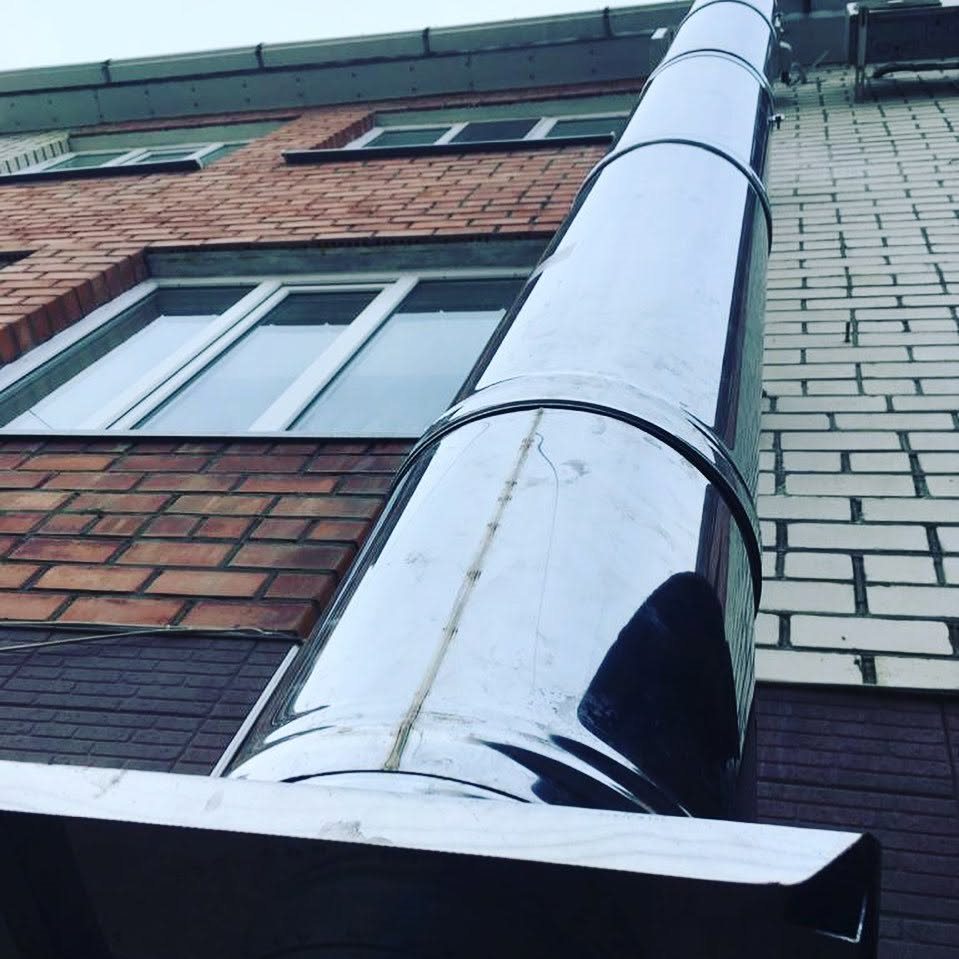

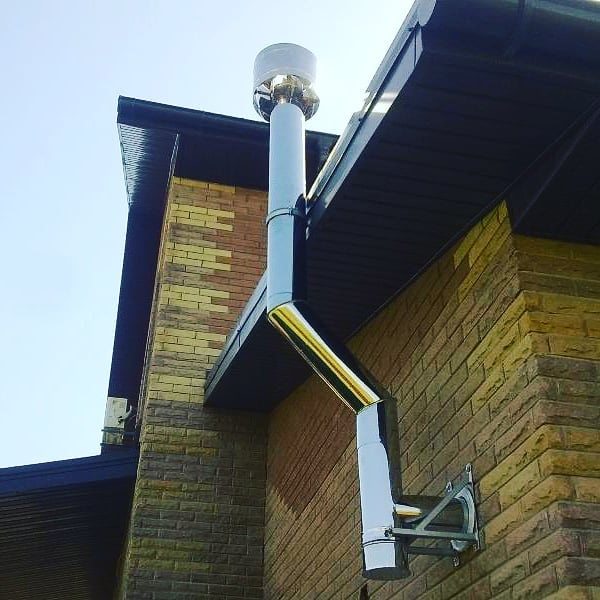

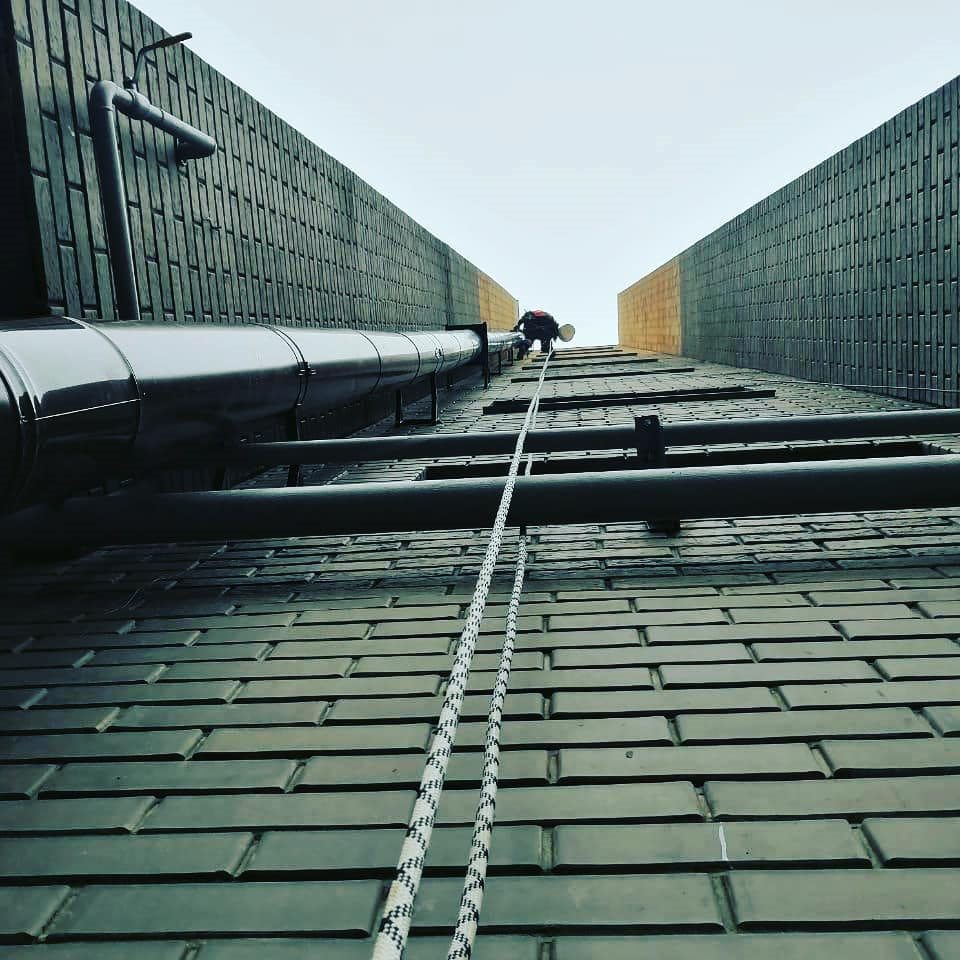

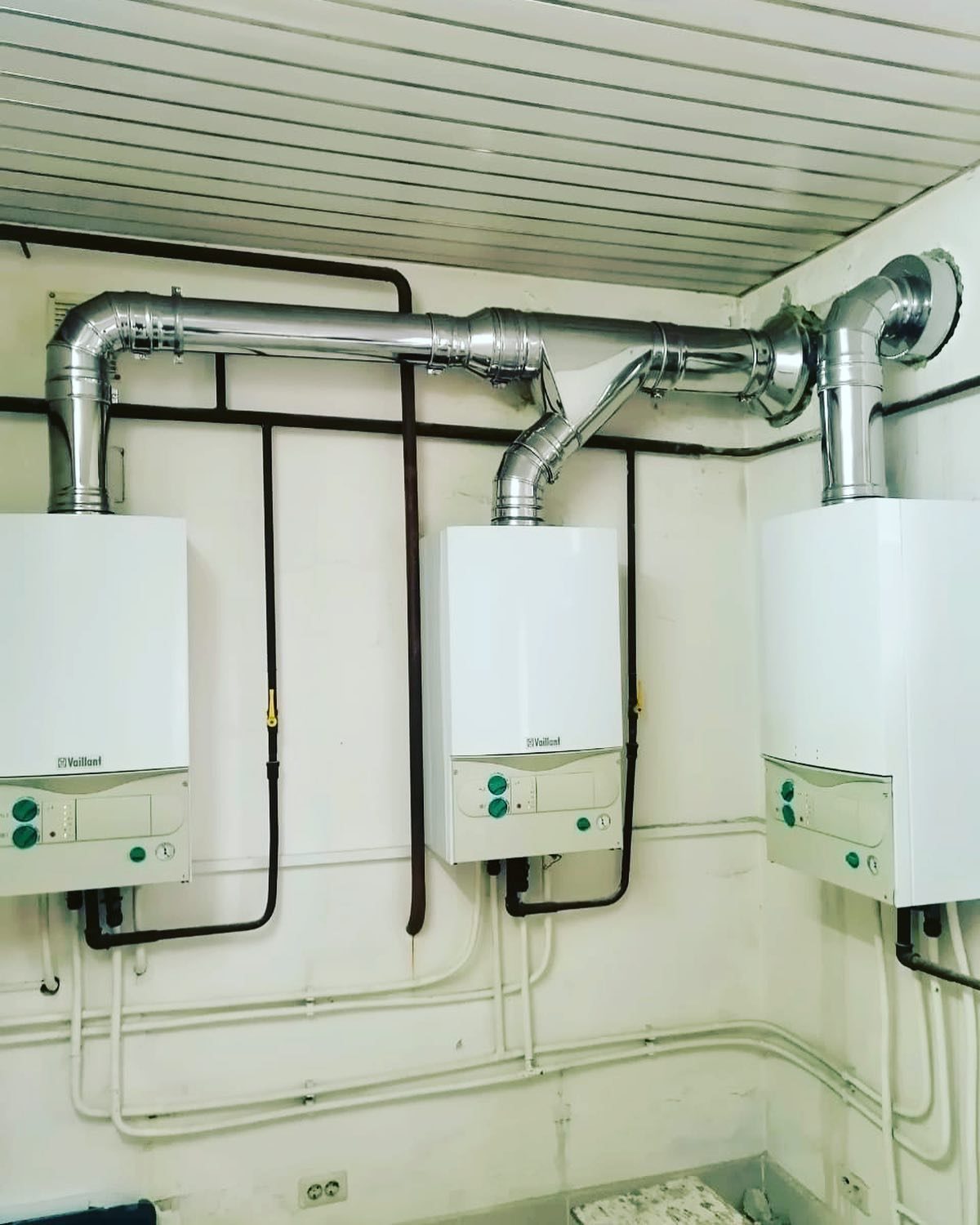

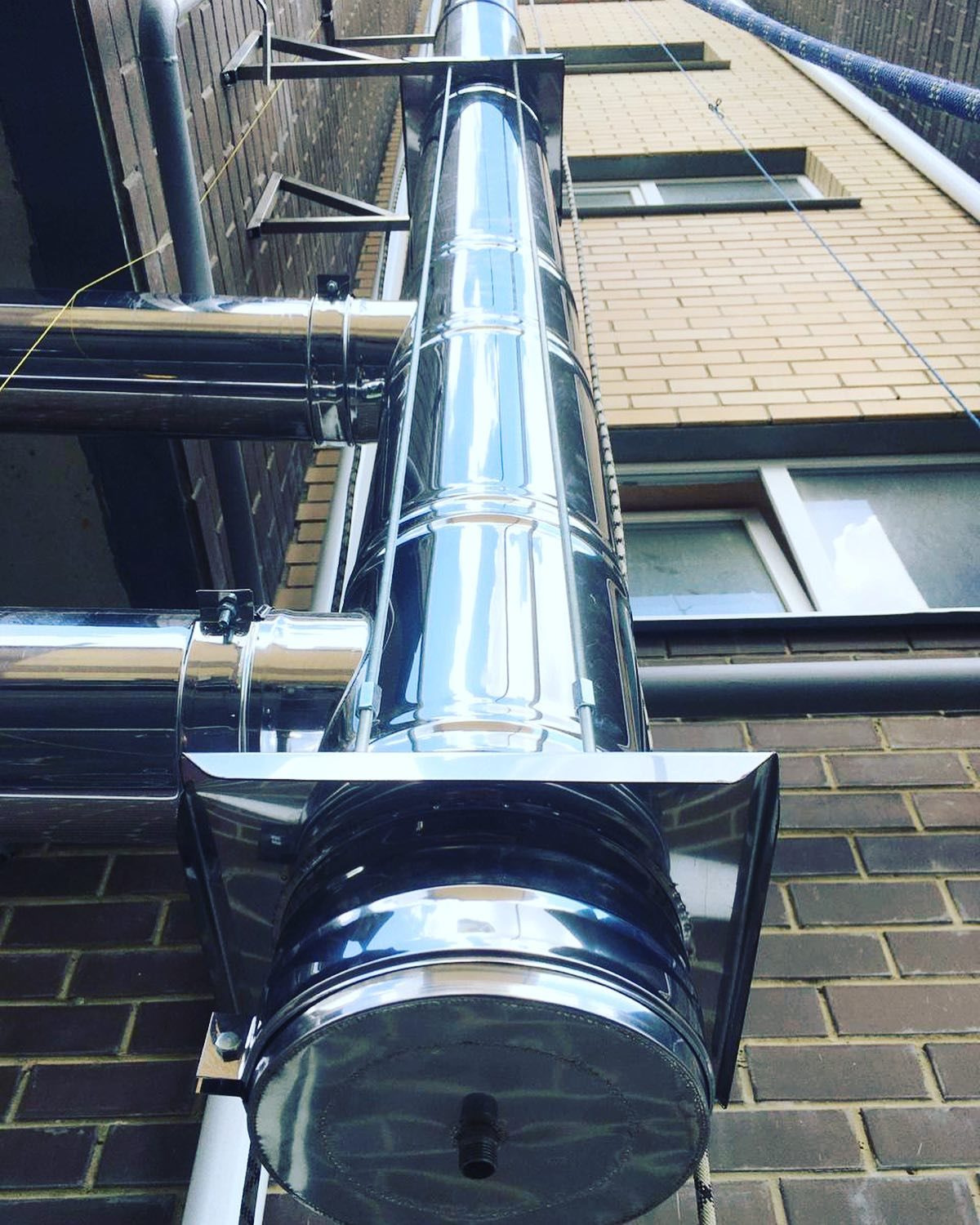

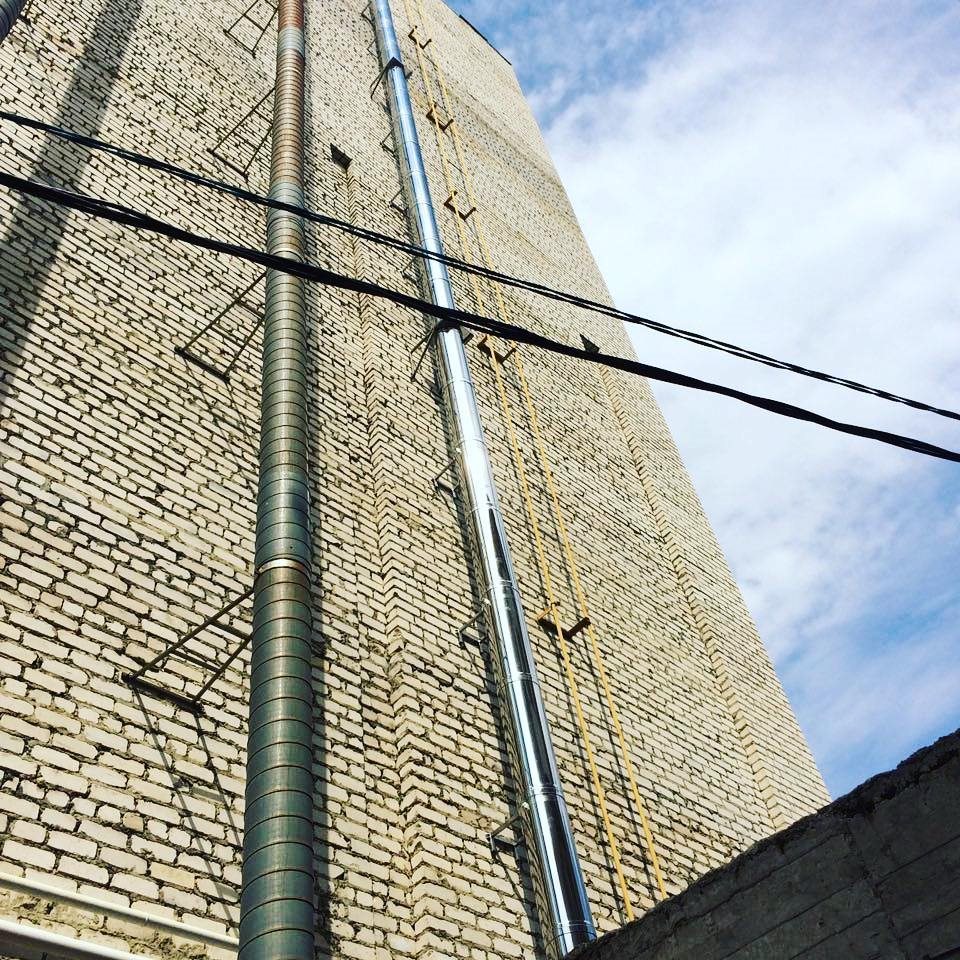

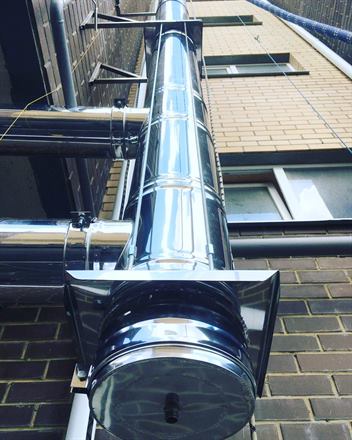

Газоходы и дымовые трубы на объектах
Котельные, промышленные площадки, многоэтажные дома и мачтовые трубы на опорных конструкциях — реализованные объекты по ЮФО и дальше по России.

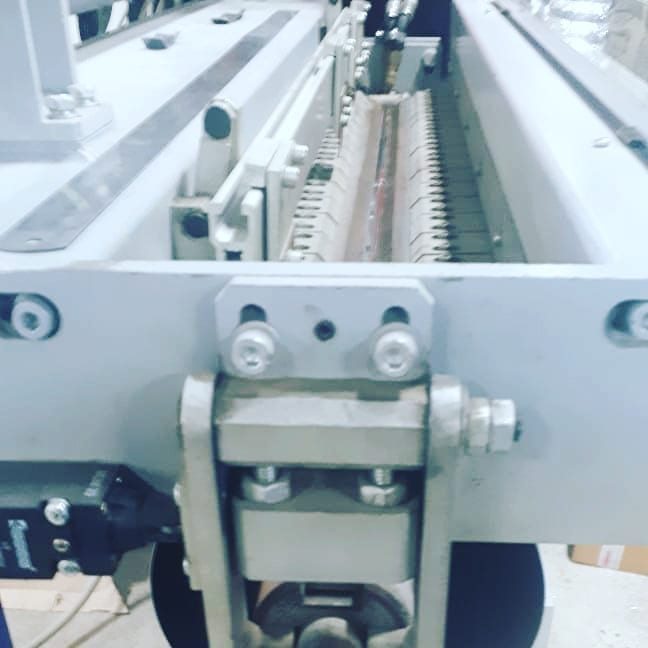

Смотреть все 164 фото в разделе «Наши работы» — там 470 снимков с объектов, из цеха и со склада.
